Bomba Centrífuga Magnética Chugger Pump
As Bombas Chugger Pump são desenvolvidas para oferecer praticidade, segurança e eficiência nas transferências de líquidos durante o processo cervejeiro. Com sistema de acionamento magnético, proporcionam excelente desempenho e são enviadas prontas para instalação.
As bombas magnéticas Chugger representam um excelente investimento na automatização das trasfegas de mosto quente e cerveja durante a brassagem. São capazes de trabalhar com fluidos em temperaturas de até 121°C e oferecem vazão de até 26,49 litros por minuto, dependendo das condições de operação.
ATENÇÃO: NÃO LIGUE A BOMBA A SECO!
Esta bomba não é autoaspirante e precisa estar completamente preenchida com líquido antes de ser ligada. O equipamento não possui capacidade para succionar ar. O funcionamento a seco pode danificar a bomba e não é coberto pela garantia.
Aplicação e Uso
Para controlar a vazão, instale um registro de esfera somente na saída da bomba. O fluxo deve ser regulado restringindo a saída do líquido, nunca a entrada.
Não utilize variador de frequência para controle da vazão. A regulagem é especialmente importante em aplicações como clarificação e recirculação da tina filtro, nas quais uma vazão excessiva pode provocar compactação da cama de grãos, entupimentos ou perda de eficiência.
Não estrangule a vazão na entrada da bomba. Também não utilize conexões com diâmetro inferior a 1/2" na entrada de líquido, pois isso pode provocar cavitação e danificar o equipamento.
A bomba Chugger suporta enviar líquidos a uma altura máxima de 5,4 metros.
A bomba não é submergível. Evite qualquer contato do motor com líquidos.
Modelos de Cabeça

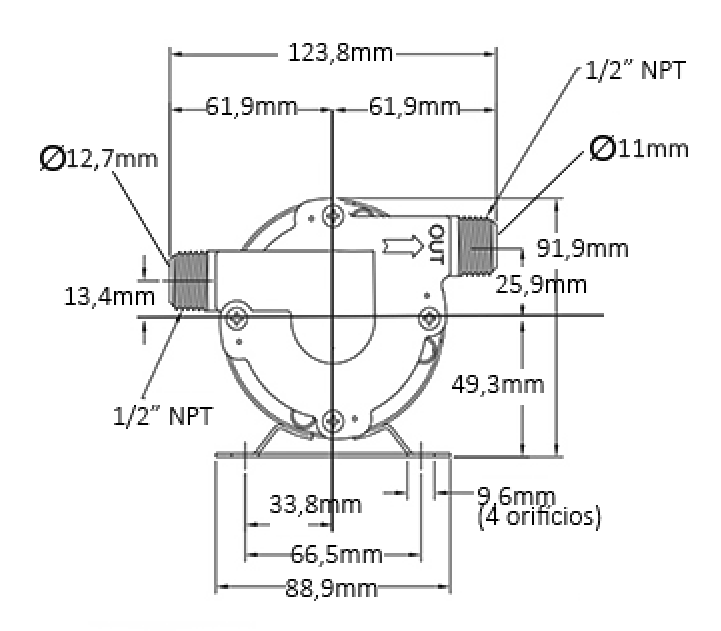

Modelo Inline
No modelo Inline, as conexões de entrada e saída ficam posicionadas horizontalmente, facilitando a instalação em diferentes configurações de tubulação.

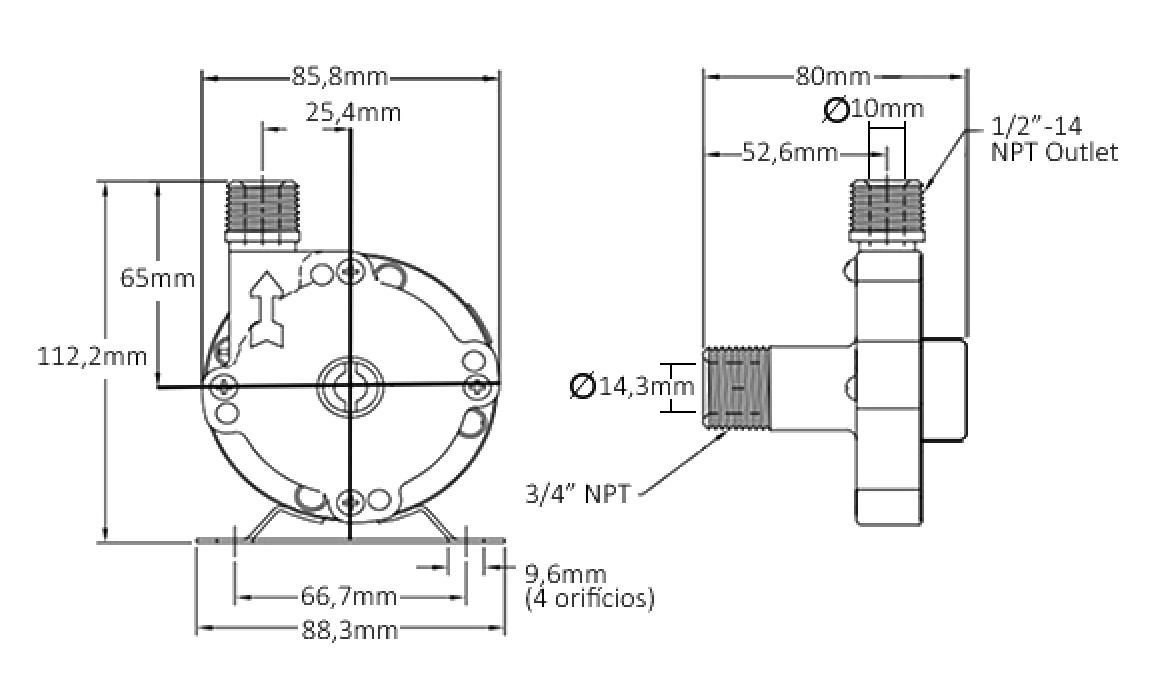

Modelo Central
No modelo Central, a configuração da entrada permite uma disposição diferente da tubulação, oferecendo outra alternativa para integração da bomba ao sistema cervejeiro.

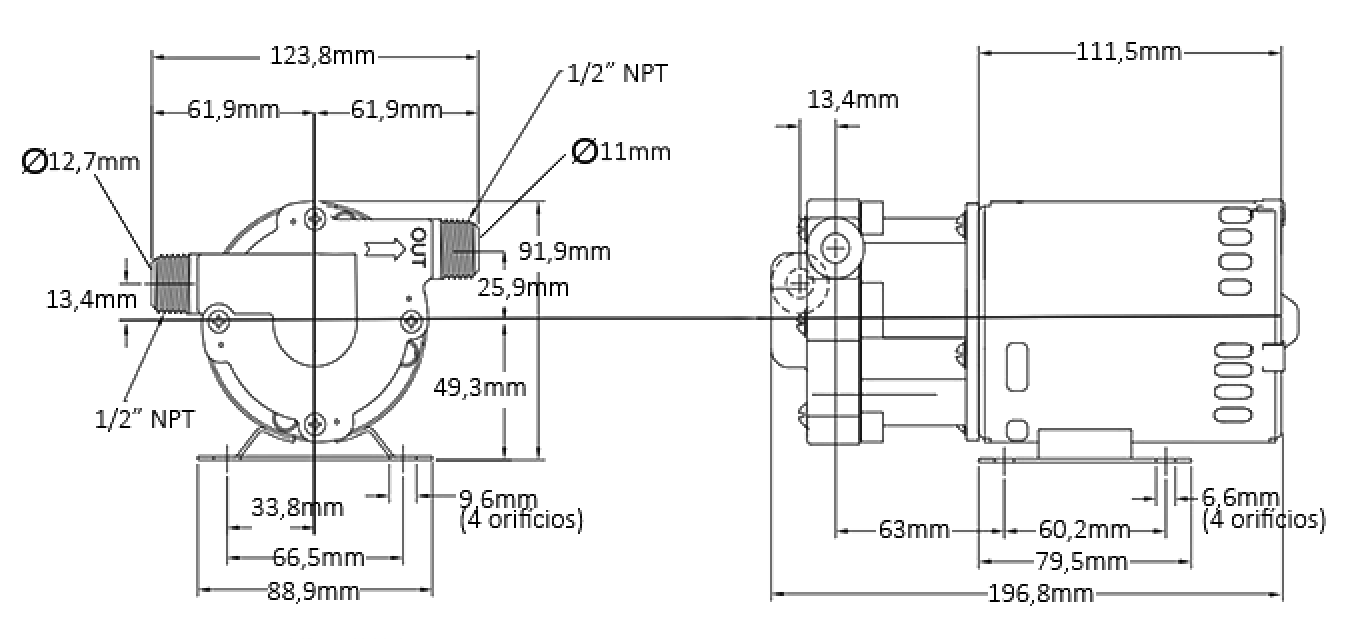

Especificações Técnicas
| Modelo | CPSS / CPPS |
| Material | Polysulfone / Inox 316 |
| Fluxo máximo | 26,49 L/min |
| Altura máxima de bombeamento | 5,4 m |
| Conexões de entrada e saída | 1/2" NPT |
| Voltagens disponíveis | 115 / 220 VAC |
| Temperatura máxima de operação | 121°C (250°F) |
| Diâmetro interno da entrada – Inline | 12,7 mm |
| Diâmetro interno da entrada – Central | 14,3 mm |
| Diâmetro interno da saída | 11 mm |
| Potência do motor | 1/20 HP (.04 HP / .029 kW) |
| Rotação | 3500 RPM |
Componentes: rotor em Polysulfone / Inox, O-ring de silicone e arruela de encosto de Teflon. A conexão elétrica é fornecida no padrão brasileiro de três pinos.
Comparativo entre as Bombas Chugger Pump
| Modelo | CPSS / CPPS | CPSSMAX-CI / CPSSMAC-CI | TCPSSMAX-CI |
| Fluxo máximo | 26,49 L/min | 64,35 L/min | 64,35 L/min |
| Altura máxima | 5,4 m | 8,2 m | 8,2 m |
| Potência | 1/20 HP | 1/8 HP | 1/8 HP |
| Proteção contra respingos | Não | Não | Sim |

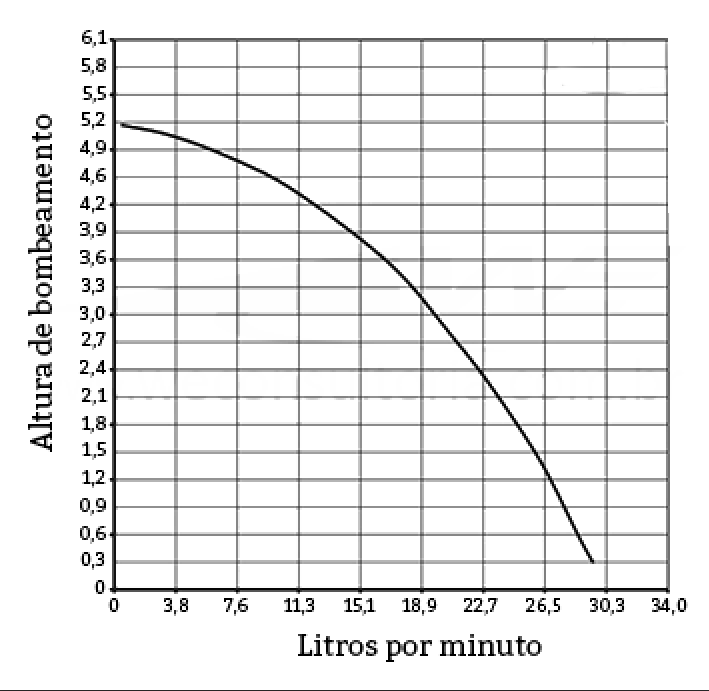

Curva de Desempenho – Chugger Pump
O gráfico abaixo apresenta a relação entre a vazão e a altura de bombeamento da Chugger Pump.
Chugger Pump MAX Series
As bombas da linha MAX oferecem maior capacidade de vazão e maior altura de bombeamento em relação aos modelos convencionais.

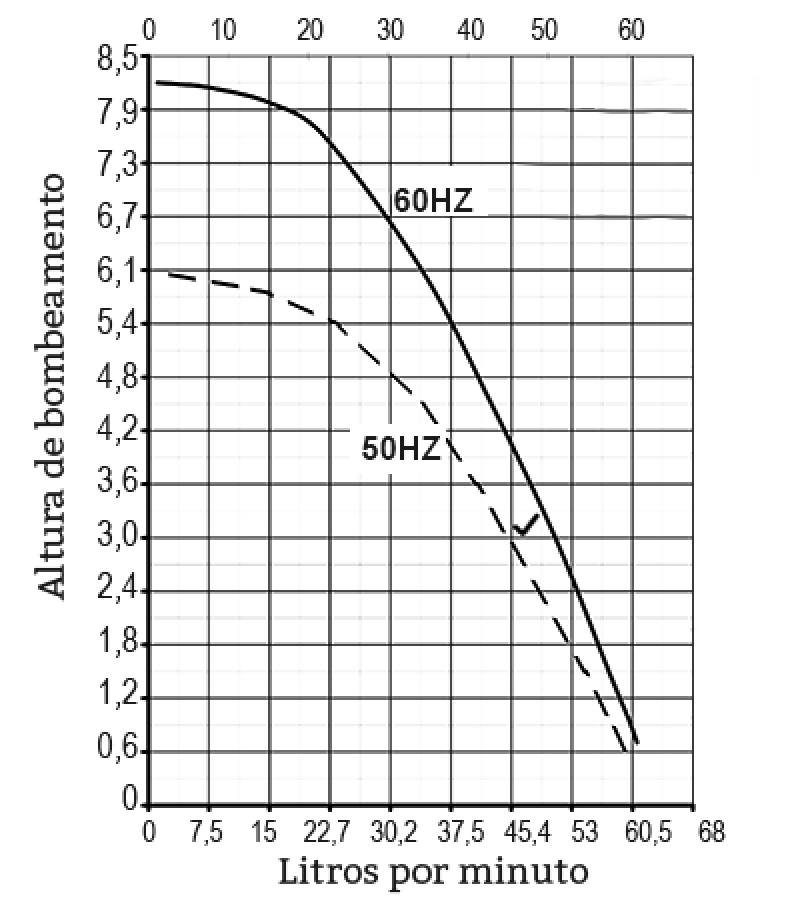

Curva de desempenho – MAX Series

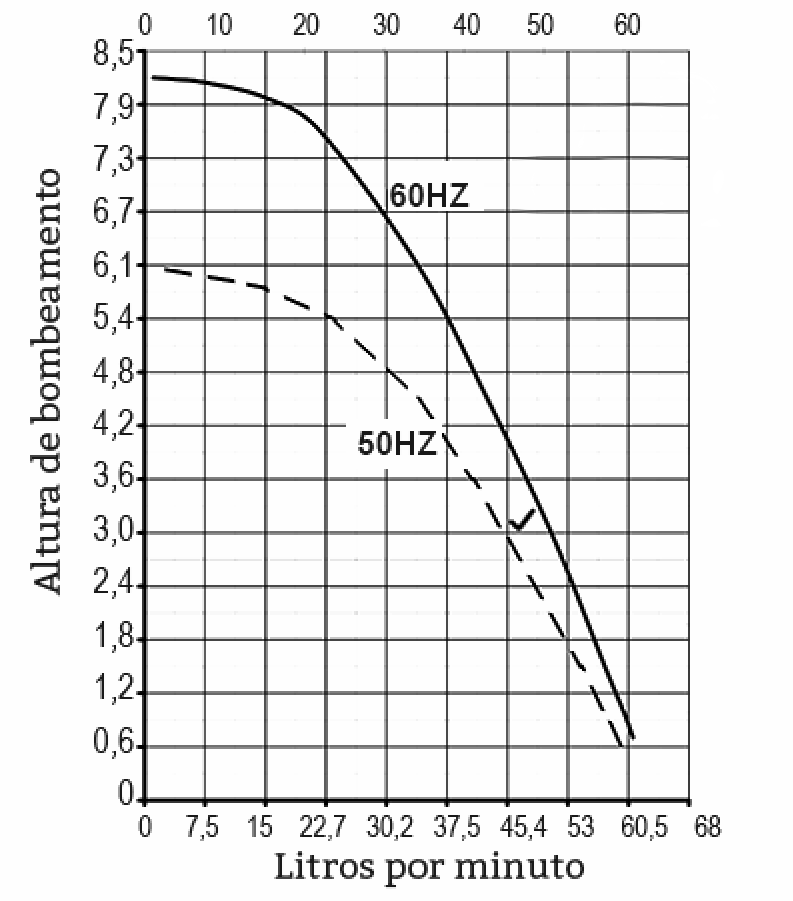

Curva de desempenho – MAX Inox Series
Instalação e Manutenção
As bombas são enviadas prontas para instalação. As setas direcionais presentes no equipamento indicam o sentido correto do fluxo.
Os quatro parafusos da cabeça da bomba podem ser removidos para permitir que a cabeça seja girada de acordo com a configuração necessária para o sistema de tubulação.
Para manutenção do motor, recomenda-se a lubrificação anual com 4 ou 5 gotas de óleo SAE 20 não detergente. Não utilize quantidade superior à recomendada.
Cuidados importantes
• Nunca ligue a bomba sem líquido.
• Um som agudo durante o funcionamento pode indicar que a bomba está operando sem líquido. Desligue-a imediatamente.
• Nunca restrinja a entrada da bomba para controlar a vazão.
• Não utilize conexões menores que 1/2" na entrada.
• A bomba não é submergível.
• Sempre desconecte o equipamento da rede elétrica antes de realizar qualquer manutenção ou quando ele não estiver em uso.
Garantia
As bombas Chugger Pump possuem garantia limitada contra defeitos de fabricação pelo período de até 6 meses a partir da data da compra.
Danos decorrentes do funcionamento da bomba a seco, cavitação, instalação incorreta, utilização inadequada ou outras condições de uso em desacordo com as orientações acima não são cobertos pela garantia.
Detalhes técnicos do produto:
| Código de barras | 852575006112 |
| Marca | Chugger Pump |
